★产品描述： TI媒体和音频处理器DM505，是一款经高度优化，专为视觉分析应用设计的器件，其外形尺寸 小，功耗低，内含2个C66x浮点VLIW DSP，支持进行复杂的嵌入式视觉处理，同时还集成了多摄像 头输入接口、CAN及千兆以太网等多种外设接口，支持系统以更智能、更便捷、更有效的方式进行 人机界面交互，适用于工业产品中的视觉分析和机器视觉处理。         ICETEK-DM505M-KB核心板以TI DM505器件为主处理器，板载DDR3和FLASH存储器，扩展 DM505数据引脚，整体尺寸较小，结构紧凑，有利于教学实验、课题设计与工业产品开发，从而加 快产品设计周期和上市时间，便于开发者设计与维护。

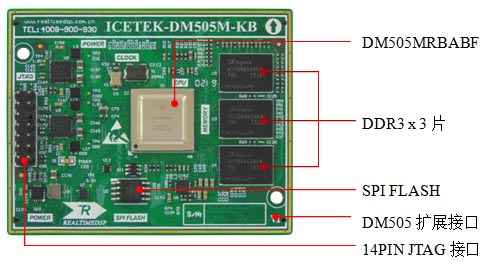

★ICETEK-DM505M-KB接口示意图：


★ICETEK-DM505M-KB硬件特点：

1. 主处理器：DM505MRBABF

  - 视频和图像处理支持：

    . 视频输入和视频输出

    . 对象代码与C67x和C64x+兼容

  - 高达512kB片上L3 RAM

    . 支持DDR3/DDR3L/DDR2/LPDDR2

  - 显示子系统：

    . CVIDEO/SD-DAC TV模拟复合输出

    . 支持多达4个多路复用输入端口

  - 3端口（2个外置）千兆以太网（GMAC）交换机

  - 8通道10位ADC

  - PWMSS

2. 板载DDR3存储器：4Gb x 3片

3. 板载SPI FLASH存储器：64M

4. DM505主处理器扩展接口：
           - 扩展接口：100PIN x 2个，扩展DM505数据引脚

  - 防误插设计，与应用扩展底板或用户自行设计的扩展板稳固连接，实现数据高速传输

5. 14PIN JTAG接口：

  - 对DM505进行调试、仿真

  - 可连接ICETEK系列开发系统：

    . ICETEK-XDS100 V2+

    . ICETEK-XDS560 V2等

6. 外形尺寸：70mm(L) x 55mm(W)

★主要应用领域：

- 人脸识别

- 入侵检测

- 无人机

- 机器人

- 智能机器视觉

- 工业运输：叉车、铁路、农业等

- 视频监控

- 工厂和楼宇自动化摄像头等
